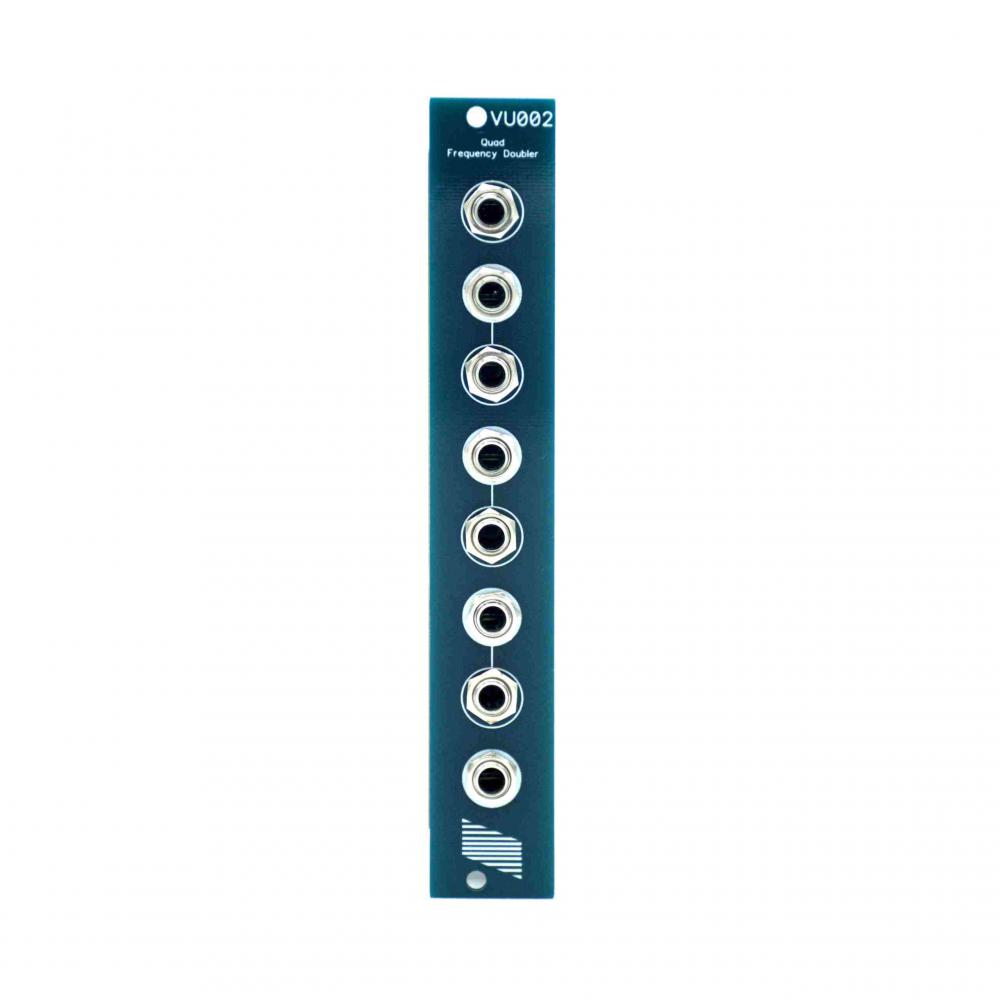

Syntonie Quad Frequency Doubler VU002
PCB/Panel Set
Quad Frequency Doubler: jede Stufe verdoppelt die Signalfrequenz und ist miteinander verkettet, um das Signal am Eingang mit 16 zu multiplizieren. Schaltbuchsen ermöglichen es, die Verbindung zwischen den einzelnen Stufen zu unterbrechen, um sie einzeln zu verwenden.
Eine Stufe kann verwendet werden, um:
- Rechteck-/Sägeszahnsignal in ein Dreieck umwandeln
- ein Dreiecksignal mit dem Faktor 2 zu multiplizieren
- Sinussignal mit Faktor 2 zu multiplizieren (Ausgangssinus wird geglitched)
- ein Videosignal zu solarisieren
Inputs: 0-1V, 100kohms
Outputs: 0-1V, 499 ohms
– 4HP
– 38mA +12V
– 37mA -12V
– 0mA +5V
– 50mm tief
BOM / build guide / user guide
